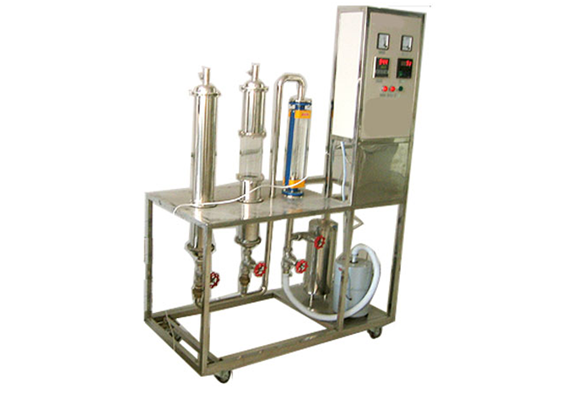

固体小球对流传热系数测定实验装置

装置功能

1、测定不同环境与小钢球之间的对流传热系数，并对所得结果进行比较。

2、了解非定常态导热的特点以及毕奥准数（Bi）的物理意义。

3、熟悉流化床和固定床的操作特点。

主要配置

开关模块、转换模块、数显温控仪表、风机、管式电炉；玻璃砂粒床、转子流量计、不锈钢框架及控制屏。

公用设施

电：电压AC220V，功率4.0KW，标准单相三线制。每个实验室需配置1～2个接地点（安全地及信号地）。

技术参数

1、运行环境：温度0-40℃，相对湿度：≤90%RH，电源：电压：220V；电流：15A。

2、传热形式：自然对流、强制对流、流化床、固定床。

3、控温管式炉，管式炉温：0～600℃；玻璃制砂粒床。

4、空气流量：气体玻璃转子流量计，2.5～25m3/h。

5、风机：风压14KPa，风量70m3/h，功率750W。

6、温度控制：K型热电偶温度传感器，智能温度控制仪，分辨率：0.1℃。防干烧自动控制系统。

7、外形尺寸：1200×500×1700mm（长×宽×高），外形为可移动式设计，带3寸双刹车轮。

测控组成

变量

检测机构

显示机构

执行机构

空气流量

转子流量计

转子流量计

手动阀控

加热炉温度

K型热电偶

数字温度控制仪

固态调压模块

钢球温度

K型热电偶

数字温度仪表

无

床层压降

U型压力计

就地显示

无

KCHN-21A数字型固体小球对流传热系数测定实验装置

测控组成

变量

检测机构

显示机构

执行机构

空气流量

涡街流量计

数字流量显示仪，精度：0.5%FS

手动阀控

加热炉温度

K型热电偶

数字温度控制仪，精度：0.5%FS

固态调压模块

钢球温度

K型热电偶

数字温度仪表，精度：0.5%FS

无

床层压降

风压传感器

数字压力控制仪，精度：0.5%FS

无

软件组成

模拟模块：高达16位分辨率，内建RS485通讯模式；功能：温度、流量、压力等模拟量信号采集，配数据采集软件一套，在线工业组态软件一套
